في الآلات الثقيلة، يعد اختيار المحامل أمرًا بالغ الأهمية. فهي لا تؤدي مهام التدوير والدعم فحسب، بل تؤثر أيضًا بشكل مباشر على استقرار المعدات ومتانتها وكفاءة تشغيلها. من بين العديد من أنواع المحامل، أصبحت محامل الأسطوانة ذات الاتصال الزاوي ذات الصف المزدوج المكون المفضل للآلات الثقيلة نظرًا لهيكلها الفريد وأدائها المتفوق. إنها مناسبة بشكل خاص للتطبيقات التي تتطلب قدرة تحميل عالية، وقوى محورية، وقوى شعاعية، مثل آلات التعدين، والمعدات المعدنية، ومعدات النقل الثقيلة.
لذا، لماذا تعد محامل الاتصال الزاوي ذات الصف المزدوج مهمة جدًا في الآلات الثقيلة؟
1. مبدأ العمل صف مزدوج محامل الاتصال الزاوي

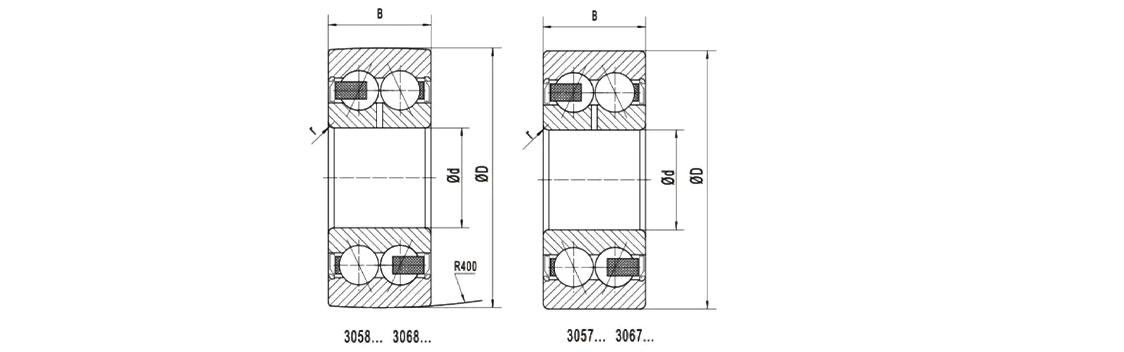

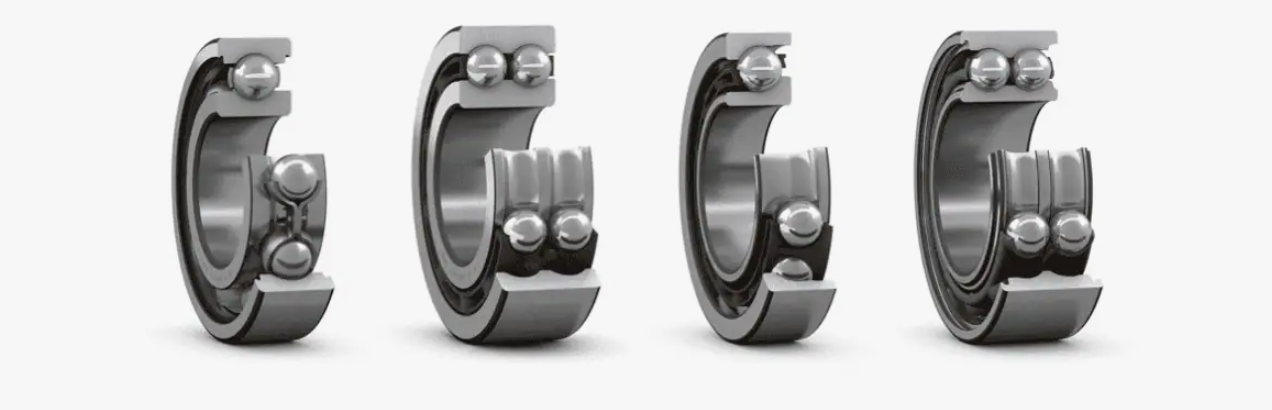

تتكون محامل الاتصال الزاوي ذات الصف المزدوج من صفين من الأسطوانات وحلقة خارجية، وعادةً ما يتم تصميمها في هيكل مزدوج الصف لتوفير قدرة حمل أعلى. يشبه مبدأ عملها مبدأ محامل كروية التلامس الزاوي العادية، ولكن بالمقارنة مع محامل الصف الواحد، فإن تصميم الصف المزدوج يسمح للمحامل الأسطوانية بتحمل الأحمال المحورية من اتجاهين والأحمال الشعاعية الأكبر في نفس الوقت.
تصميم الاتصال الزاوي: يتم ترتيب بكرات محامل الاتصال الزاوي ذات الصف المزدوج بزاوية معينة بين الحلقات الداخلية والخارجية. يسمح هذا التصميم للمحمل بتحمل الأحمال المحورية الأعلى. في نفس الوقت، زاوية الاتصال وترتيب هذه الأسطوانات تعمل على توزيع الحمل المحوري بشكل فعال، مما يضمن التشغيل المستقر.
هيكل الصف المزدوج: يسمح تصميم الصف المزدوج لكل صف من الأسطوانات بتحمل جزء من الحمل، وبالتالي زيادة قدرة حمل الحمولة وتوحيد توزيع الحمل، مما يقلل من الحمل الزائد الموضعي الذي قد يحدث في محامل الصف الواحد.
يسمح هذا التصميم لمحامل بكرات الاتصال الزاوي ذات الصف المزدوج بمقاومة القوى المحورية بشكل فعال في كلا الاتجاهين بينما تحمل في نفس الوقت قوى شعاعية كبيرة، مما يجعلها مكونات رئيسية لا غنى عنها في تطبيقات الخدمة الشاقة.
2. المزايا الرئيسية للمحامل الأسطوانية ذات الاتصال الزاوي ذو الصف المزدوج
قدرة حمل عالية
نظرًا لتصميمها ذو الصف المزدوج، يمكن للمحامل الأسطوانية ذات الاتصال الزاوي ذات الصف المزدوج توزيع الأحمال من اتجاهات مختلفة، مما يزيد بشكل كبير من قدرتها على حمل الحمولة. خاصة في ظل التحميل العالي، السرعة العالية، وظروف التشغيل طويلة الأمد، يمكنها الحفاظ على أداء العمل الجيد والاستقرار. على سبيل المثال، غالبًا ما تحتاج الآلات الثقيلة مثل الرافعات ومعدات التعدين ومعدات تعدين الصلب إلى تحمل قوى محورية وقطرية كبيرة، وتوفر محامل الأسطوانة ذات الصف المزدوج حلاً مثاليًا.
تحمل الأحمال المحورية والشعاعية
بالمقارنة مع الأنواع الأخرى من المحامل، يمكن لمحامل الأسطوانة ذات الاتصال الزاوي ذات الصف المزدوج أن تتحمل في نفس الوقت القوى المحورية والشعاعية من اتجاهين. بالنسبة للآلات الثقيلة، عادة ما يتم توليد أحمال متعددة الاتجاهات أثناء التشغيل. المحامل ذات الصف الواحد تكون عرضة للتشوه أو التلف تحت مثل هذه الأحمال الثقيلة، في حين أن هيكل الصف المزدوج يمكنه توزيع هذه القوى بشكل أفضل، وبالتالي تحسين استقرار وموثوقية المحمل.
ارتفاع درجة الحرارة ومقاومة الضغط العالي
يتيح تصميم محامل الاتصال الزاوي ذات الصف المزدوج لها العمل بكفاءة في بيئات العمل القاسية. على سبيل المثال، في البيئات ذات درجات الحرارة العالية والضغط العالي مثل التعدين أو التعدين، قد تفشل المحامل الكروية التقليدية في العمل بشكل صحيح بسبب درجة الحرارة أو الضغط الزائد، في حين أن محامل الاتصال الزاوي ذات الصف المزدوج يمكنها تحمل هذه الظروف القاسية والحفاظ على الأداء الممتاز.
تقليل الاحتكاك والتآكل
بسبب طريقة الاتصال المتداول المستخدمة في المحامل الأسطوانية، يتم تقليل الاحتكاك بشكل كبير مقارنة بالمحامل المنزلقة، مما يؤدي إلى توليد حرارة أقل وعمر خدمة أطول. بالإضافة إلى ذلك، سطح الأسطوانات والحلقات الداخلية والخارجية للمحمل تتم معالجتها عادةً بتقنية دقيقة، مما يجعل المحمل يعمل بشكل أكثر سلاسة ويقلل من خطر الاحتكاك والتآكل.
مناسبة لبيئات العمل عالية السرعة والأحمال الثقيلة
محامل الاتصال الزاوي ذات الصف المزدوج ليست مناسبة فقط لبيئات العمل منخفضة السرعة وعالية التحميل، ولكن أيضًا للآلات عالية السرعة. يضمن تصميمها الهيكلي الممتاز أن المحمل لا يزال قادرًا على تحمل الأحمال الكبيرة حتى عند سرعات الدوران العالية، وبالتالي توفير أداء فائق في الآلات الثقيلة التي تتطلب سرعات عالية.
3. مجالات تطبيق محامل الاتصال الزاوي ذات الصف المزدوج
نظرًا لأدائها الممتاز، فإن محامل الاتصال الزاوي ذات الصف المزدوج تستخدم على نطاق واسع في العديد من الآلات والمعدات الثقيلة. فيما يلي بعض مجالات التطبيق الشائعة:
آلات التعدين
غالبًا ما تواجه آلات التعدين ظروف عمل قاسية، بما في ذلك درجات الحرارة المرتفعة والأحمال الثقيلة والاهتزازات، وبالتالي تتطلب محامل موثوقة لضمان التشغيل المستقر. يمكن للمحامل الأسطوانية ذات الصف المزدوج أن تتحمل بشكل فعال القوى المحورية والشعاعية الكبيرة في معدات التعدين، مما يضمن موثوقية المعدات أثناء التشغيل على المدى الطويل.
المعدات المعدنية
في صناعة الصلب والمعادن، تحتاج المعدات إلى تحمل الأحمال الهائلة والبيئات ذات درجات الحرارة العالية. يمكن أن تعمل محامل الأسطوانة ذات الصف المزدوج بثبات في ظل هذه الظروف القاسية وتستخدم على نطاق واسع في مصانع الدرفلة والمكابس وغيرها من المعدات المعدنية الثقيلة.
الهندسة البحرية والبحرية
غالبًا ما تحتاج السفن والمنصات البحرية إلى العمل لفترات طويلة في بيئات رطبة وعالية التحميل. نظرًا لمقاومتها للتآكل وقدرة تحملها القوية، فإن محامل الأسطوانة ذات الاتصال الزاوي ذات الصف المزدوج تُستخدم بشكل شائع في المكونات المهمة مثل محركات السفن، وتروس التوجيه، والمنصات البحرية.
معدات النقل الثقيل
تتطلب معدات النقل الثقيلة التي تعمل تحت أحمال عالية وبيئات قاسية، مثل الحفارات والرافعات والشاحنات، محامل أسطوانية ذات اتصال زاوي مزدوج الصف لضمان التشغيل المستقر. تدعم هذه المحامل بشكل فعال الأحمال الهائلة الناتجة أثناء الرفع والحفر والعمليات الأخرى.
معدات توليد طاقة الرياح
تحتاج المكونات الدوارة لتوربينات الرياح إلى تحمل القوى المحورية والقطرية القوية، خاصة في البيئات شديدة الرياح. يتم استخدام محامل الاتصال الزاوي ذات الصف المزدوج على نطاق واسع في الأعمدة الرئيسية وعلب التروس لتوربينات الرياح، مما يساعد على الحفاظ على التشغيل الفعال للمعدات.
