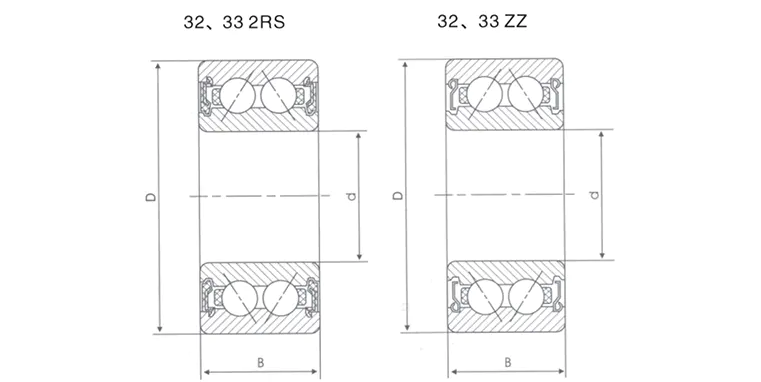

التكوين الأساسي
الحلقات الداخلية والخارجية: المسارات الدقيقة المعنية مع الأخاديد ، وعادة ما تكون مصنوعة من الصلب الكروم عالي الكربون.
كرات الصفوف المزدوجة: يتم ترتيب صفين من كرات الصلب بزاوية محددة لتحقيق مشاركة الحمل ثنائية الاتجاه.
القفص: النايلون ، النحاس أو الصلب ، لضمان توزيع موحد للكرات وتقليل الاحتكاك.
زاوية التلامس (α): عادةً 15 درجة ، 25 درجة أو 40 درجة ، كلما زادت الزاوية ، كلما كانت سعة الحمل المحوري أقوى.
الاختلافات من محامل صف واحد
| سمات | محمل كرة اتصال زاوي واحد | محمل كرة ملامسة زاوي صف مزدوج |
| تحميل الاتجاه | أحادي الاتجاه الشعاعي المحوري | ثنائية الاتجاه الشعاعي المحوري |
| صلابة | أدنى | أعلى (دعم الصف المزدوج) |
| تعقيد التثبيت | يجب استخدامها في أزواج | استخدم بشكل مستقل لتبسيط التجميع |
2. مبدأ سعة الحمل العالية
- المزايا الميكانيكية للتخطيط المتماثل في صف مزدوج
الحمل الشعاعي: تشترك صفين من الكرات في القوة الشعاعية ويقللان من تركيز الإجهاد نقطة واحدة.
الحمل المحوري: يحلل تصميم زاوية التلامس القوة المحورية في القوة الشعاعية ، ويمكن أن يعوض بنية الصف المزدوج التوجه في كلا الاتجاهين.
حمولة عزم الدوران: القدرة على مقاومة لحظة الانقلاب أفضل بكثير من تلك الموجودة في محامل الصف الواحد.
- تأثير معلمات التصميم الرئيسية
زاوية الاتصال (α):
α = 15 °: التركيز على الحمل الشعاعي (مثل معدات المضخة).
α = 25 ° ~ 40 °: التركيز على الحمل المحوري (مثل مغزل أداة الآلة).
تعديل التحميل المسبق: القضاء على الخلوص عن طريق التحميل المسبق ، وتحسين الصلابة ولكن التوازن بين خطر ارتفاع درجة الحرارة.
مادة الكرة الصلب: كرة سيراميك (SI3N4) يمكن أن تقلل من الوزن وتحمل درجة الحرارة المرتفعة.
تلميع الأخدود: المعالجة السطحية على نطاق النانو تقلل من فقدان الاحتكاك.
3. سيناريوهات التطبيق النموذجية
مغزل أداة الآلة: متطلبات صلابة عالية تحت قوة القطع ثنائية الاتجاه.
مفاصل الروبوت الصناعية: دب أحمال ديناميكية في اتجاهات متعددة.
- حمولة ثقيلة وسيناريوهات متوافقة مع السرعة العالية
علبة التروس: نقل القوة الشعاعية والتوجه المحوري في نفس الوقت.
ضاغط الطرد المركزي: متطلبات الاستقرار تحت الدوران عالي السرعة.
4. الاختيار واستخدام التوصيات
نقاط الاختيار
نوع التحميل: تحدد النسبة المحورية/الشعاعية اختيار زاوية التلامس.
حد السرعة: ارجع إلى سرعة الحد (قيمة DN) في دليل المحمل.
طريقة التشحيم: تزييت الشحوم (الصيانة السهلة) أو تزييت الزيت (سيناريو عالي السرعة).
سوء فهم مشترك
التحميل المسبق الخاطئ: يسبب الإفراط في زيادة درجة الحرارة ، ويسبب الإفراط في الاهتزاز.
الاقتران المختلط: تجنب الخلط مع محامل الصف الواحد للتسبب في قوة غير متساوية.
مفتاح الصيانة
تحقق بانتظام من التخليص: قد تفشل قوة التحميل المسبق بعد التآكل.
دورة التزييت: يجب تقصير فاصل تغيير الشحوم في بيئة درجات الحرارة العالية.
